Le diagramme spaghetti

Temps de lecture  estimé : 5 minutes

Auteur : Rémi TOMAS

Rémi Tomas

Fondateur BATILEAN et Expert Lean

Vous cherchez à améliorer l’efficacité de votre entreprise ? Laissez-moi vous présenter un allié précieux : le diagramme spaghetti. Cet outil, à la fois simple et puissant, a le potentiel de transformer votre environnement de travail. Imaginez ceci : une réduction des déplacements inutiles de vos employés de 50%, une augmentation de la productivité de 30% et une diminution des erreurs de processus de 40%. Ces chiffres peuvent sembler impressionnants, mais ils sont à votre portée grâce au diagramme spaghetti. Dans cet article, nous allons explorer comment cet outil peut vous aider à atteindre ces résultats.

article-construction-effort-effet-photo1-batilean (1)

Le diagramme spaghetti, un outil simple mais puissant, réduit le gaspillage et booste la productivité. C'est l'architecte silencieux de l'efficacité dans votre entreprise

Qu'est-ce qu'un diagramme spaghetti ?

Un diagramme spaghetti est un outil de visualisation qui permet de représenter les flux de déplacements au sein d’une zone de travail. Il tire son nom de l’apparence de ses lignes entrelacées qui ressemblent à un plat de spaghetti. C’est un outil particulièrement utile dans le cadre du Lean Management, une méthodologie qui vise à réduire les déchets et à améliorer l’efficacité dans les processus de production.

Analyser vos performances pour progresser!
Progresser collectivement avec vos équipes

Pourquoi utiliser un diagramme spaghetti ?

L’utilisation d’un diagramme spaghetti offre plusieurs avantages. Tout d’abord, il permet de visualiser les flux de déplacements, ce qui peut aider à identifier les inefficacités et les zones de gaspillage. Deuxièmement, il facilite la compréhension des processus, ce qui peut aider à identifier les opportunités d’amélioration. Enfin, il peut aider à sensibiliser à l’importance de l’optimisation des flux de travail.

Diagramme-spaghetti

Quand utiliser un diagramme spaghetti ?

Un diagramme spaghetti est particulièrement utile lorsque vous cherchez à optimiser les flux de travail dans votre entreprise. Il peut être utilisé pour analyser les processus de production, les flux de travail administratifs, les flux de déplacements des employés, et bien d’autres aspects de l’entreprise. Il est également utile lors de la planification de la disposition des installations ou de l’aménagement des espaces de travail.

Comment réaliser un diagramme spaghetti : Les étapes clés

La réalisation d’un diagramme spaghetti nécessite de suivre des étapes clés, garantissant ainsi une analyse précise et efficace de vos processus.

   1. Définir le périmètre de l’étude :

Il s’agit de déterminer l’espace de travail ou le processus que vous souhaitez analyser. Cela peut être un atelier, un service, une ligne de production, etc.

   2. Identifier les éléments à suivre :

Il faut déterminer quels sont les éléments dont vous allez suivre les déplacements. Cela peut être des personnes, des produits, des documents, etc.

   3. Collecter les données :

Il s’agit de suivre et d’enregistrer les déplacements des éléments identifiés. Cette étape nécessite une observation attentive et peut nécessiter l’utilisation d’outils de mesure comme un mètre ruban ou un compteur de pas.

   4. Tracer le diagramme :

Sur le plan de l’espace de travail, tracez les déplacements des éléments à l’aide de lignes de couleurs différentes. Chaque ligne représente un déplacement, et sa longueur représente la distance parcourue.

   5. Analyser le diagramme :

Identifiez les zones de congestion, les déplacements inutiles, les détours, etc. L’objectif est de repérer les opportunités d’amélioration pour optimiser les flux.

   6. Mettre en œuvre les améliorations :

En fonction de l’analyse, apportez les modifications nécessaires pour optimiser les déplacements. Cela peut impliquer de réorganiser l’espace de travail, de modifier les processus, etc.

   7. Refaire le diagramme :

Après avoir mis en œuvre les améliorations, refaites le diagramme pour vérifier l’efficacité des modifications apportées.

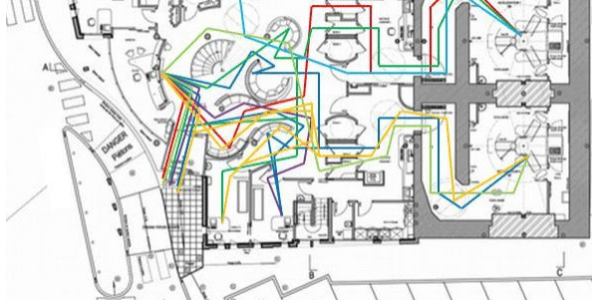

image-15
Matériel nécessaire pour réaliser un diagramme spaghetti

Pour réaliser un diagramme spaghetti, le matériel nécessaire est assez basique :

  • Un plan ou un schéma de l’espace de travail à analyser.
  • De quoi prendre des notes pour enregistrer les déplacements (un carnet ou une tablette par exemple).
  • Crayons ou marqueurs de couleurs différentes pour tracer les différents flux sur le plan.
  • Un mètre ruban peut aussi être utile pour mesurer les distances parcourues.

Enfin, n’oubliez pas que le plus important est l’observation : prenez le temps d’étudier les mouvements et les flux avant de commencer à tracer votre diagramme.

Les petits plus

Nous utilisons un traceur GPS mais vous pouvez utiliser l’application strava sur votre smartphone et prendre un imprim écran.

Pensez à utiliser des couleurs différentes pour chaque type de mouvement ou chaque produit. Cela rendra votre diagramme plus lisible et facilitera l’identification des zones d’amélioration.

Les écueils à éviter

Il faut éviter de tomber dans le piège de la sur-analyse. L’objectif n’est pas de tracer chaque déplacement individuel, mais plutôt de se concentrer sur les flux principaux et les zones de gaspillage.

Spaghetti map
Exemples d'utilisation du diagramme spaghetti

Vous êtes l’entraîneur de l’équipe France de rugby et la Coupe du Monde est à portée de main. Pour optimiser les déplacements de vos joueurs sur le terrain, vous utilisez le diagramme spaghetti. En traçant les mouvements de chaque joueur pendant un match, vous identifiez les déplacements inutiles, les zones de congestion, et les opportunités pour des passes plus efficaces. Grâce à cette analyse, vous élaborez des stratégies pour rendre votre équipe plus efficace et dynamique sur le terrain. Le diagramme spaghetti devient alors votre allié secret pour soulever la Coupe du Monde !

pexels-patrick-case-3624737

Conclusion

En conclusion, le diagramme spaghetti est un outil puissant pour l’optimisation des flux de travail. Il permet de visualiser les déplacements, d’identifier les inefficacités et de mettre en œuvre des améliorations. Que vous soyez dans le secteur de la production, des services, de la santé et même du sport l’utilisation d’un diagramme spaghetti peut vous aider à améliorer l’efficacité et à réduire les déchets.

FAQ

  • Qu’est-ce qu’un diagramme spaghetti ?

C’est un outil de visualisation des flux de travail dans une entreprise. Il permet d’identifier les inefficacités et les gaspillages.

  • Pourquoi utiliser un diagramme spaghetti ?

Il permet d’optimiser l’organisation d’un espace de travail ou d’un processus en identifiant les déplacements inutiles.

  • Quand utiliser un diagramme spaghetti ?

Il peut être utilisé lors de la conception d’un nouvel espace de travail, pour optimiser un processus existant ou pour réduire les risques d’accidents.

  • Comment réaliser un diagramme spaghetti ?

Il faut définir le périmètre de l’étude, obtenir un plan de la zone, lister les produits ou les services, réaliser le tracé et mesurer la distance.

  • Quel est le matériel nécessaire pour réaliser un diagramme spaghetti ?

Il faut un plan de la zone d’étude, un crayon, une règle et une bonne dose de patience.
